Hej! Jako dostawca odlewań z stopu cynku często pytają mnie o zakres tolerancji dla tych produktów. Pomyślałem, że napiszę post na blogu, aby rzucić trochę światła na ten temat.
Po pierwsze, zrozummy, co oznacza tolerancja w kontekście odlewów śmierci stopu cynku. Tolerancja jest akceptowalną zmiennością wymiaru lub właściwości części. Innymi słowy, jest to zakres, w którym część może odbiegać od swojej idealnej lub określonej wartości i nadal być uważana za dopuszczalną do zamierzonego użycia.
Obecnie zakres tolerancji odlewów z stopu cynku może się różnić w zależności od kilku czynników. Jednym z najważniejszych czynników jest złożoność projektu części. Części z prostymi geometrią i mniejszą liczbą funkcji mają szersze zakresy tolerancji w porównaniu do tych o złożonych kształtach, cienkich ścianach lub skomplikowanych detalach. Na przykład podstawowy prostokątny blok wykonany z odlewania matrycy cynku może mieć stosunkowo dużą tolerancję dla jego długości, szerokości i wysokości. Z drugiej strony część z małymi otworami, drobnymi niciami lub delikatnymi projekcjami będzie wymagać znacznie ściślejszych tolerancji, aby zapewnić właściwą funkcjonalność.
Sam proces odlewania odgrywa również istotną rolę w określaniu zakresu tolerancji. Odlewanie matrycy jest procesem wysokiego ciśnienia, w którym stopiony stop cynku jest wstrzykiwany do wnęki matrycy. Podczas tego procesu czynniki takie jak zużycie matrycy, rozszerzanie cieplne i skurcz oraz przepływ stopionego metalu mogą wpływać na końcowe wymiary części. Ponieważ matryca jest używana z czasem, może się zużywać, co może prowadzić do niewielkich zmian w wymiarach części. Rozbudowa termiczna i skurcz występują, gdy stopiony metal chłodzi i zestala się, a jeśli nie są odpowiednio uwzględnione, mogą powodować zmiany wymiarowe.
Rodzaj zastosowanego stopu cynku jest innym czynnikiem. Różne stopy cynku mają różne właściwości fizyczne i mechaniczne, które mogą wpływać na zakres tolerancji. Niektóre stopy mogą mieć lepszą płynność, co pozwala na dokładniejsze wypełnienie wnęki matrycy i potencjalnie ściślejsze tolerancje. Inne mogą mieć wyższe wskaźniki skurczu podczas zestalania, co może sprawić, że osiągnięcie ścisłych tolerancji może być trudniejsze.
Ogólnie rzecz biorąc, w przypadku standardowych odlewań matrycy cynku, liniowa tolerancja wymiarowa może wynosić od ± 0,002 cala na cal wymiaru (± 0,05 mm na 25 mm) dla stosunkowo dużych części z prostymi geometrią do tak ciasnych, jak ± 0,0005 cali na cal wymiaru (± 0,0125 mm na 25 mm) dla małych, wysokich, wysokich części. Na przykład, jeśli masz część o długości 5 cali, standardowa tolerancja może wynosić ± 0,01 cala (± 0,25 mm), ale w przypadku bardzo precyzyjnego zastosowania może być tak niska jak ± 0,0025 cali (± 0,0625 mm).
Jeśli chodzi o tolerancje płaskości i prostości, mogą one również różnić się. Tolerancja płaskości jest dopuszczalnym odchyleniem od idealnie płaskiej powierzchni. W przypadku dużej części odlewanej z płaskiego stopu cynkowego tolerancja płaskości ± 0,005 cala (± 0,125 mm) na długości 12 cali (300 - mm) może być dopuszczalna, podczas gdy dla bardziej precyzyjnego składnika może być znacznie ciaśniejsza, na przykład ± 0,001 cala (± 0,025 mm). Tolerancja prostości, która odnosi się do odchylenia od idealnie prostej linii, ma podobny wzór.
Wykończenie powierzchni jest również związane z koncepcją tolerancji. Dobre wykończenie powierzchni nie tylko daje części estetycznie przyjemny wygląd, ale może również wpływać na jego funkcjonalność. Tolerancje wykończenia powierzchni są zwykle określane pod względem średniej chropowatości (RA). W przypadku większości odlewów matrycy stopu cynku powszechna jest wartość RA 125–250 mikro -cali (3,2 - 6,3). Jednak w przypadku zastosowań, w których wymagana jest gładsza powierzchnia, takie jak części, które muszą przesunąć lub łączyć się z innymi komponentami, można określić wartość RA tak niską jak 32 mikro -cale (0,8 mikrometry) lub nawet niższe.
Porozmawiajmy o niektórych konkretnych aplikacjach i o tym, jak różni się dla nich zakres tolerancji.
Komponenty lotnicze
W branży lotniczej precyzja ma ogromne znaczenie. Odlewy matrycy stopu cynku stosowane w komponentach lotniczych muszą spełniać bardzo ścisłe wymagania tolerancji. Części te są często używane w krytycznych systemach, w których nawet najmniejsza zmienność wymiarowa może mieć poważne konsekwencje. Na przykład komponenty stosowane w systemach sterowania samolotem lub awionice muszą mieć wyjątkowo ciasne tolerancje, aby zapewnić prawidłowe działanie. Możesz dowiedzieć się więcej oOdlewy strzały cynku dla komponentów lotniczych.
Części samochodowe

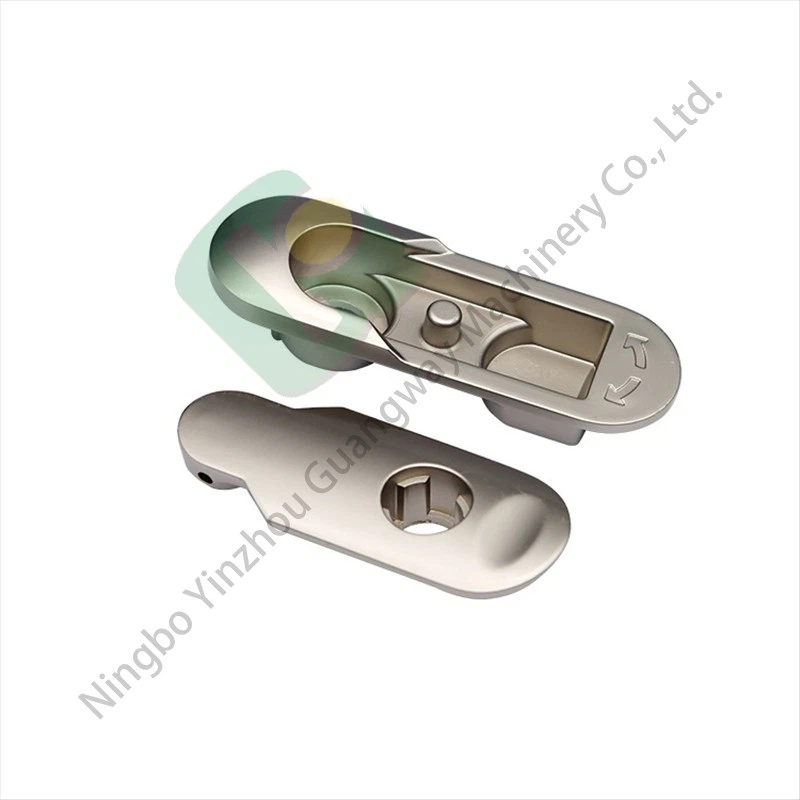

Zastosowania motoryzacyjne wymagają również wysokiej precyzji, ale zakres tolerancji może być nieco bardziej zrelaksowany w porównaniu z lotnictwem. Jednak części takie jak komponenty silnika, części skrzyni biegów i komponenty zawieszenia nadal muszą mieć stosunkowo ciasne tolerancje. Na przykład sprzęt odlewany z stopu cynku w przekładniach samochodowych musi mieć dokładne profile zębów i wymiary, aby zapewnić sprawne działanie i długoterminową trwałość. Wymeldować sięCYNINC ALOY CASTINGS DO CZĘŚCI AUTOMOTYWNYCHAby uzyskać więcej informacji.
Zastosowania przemysłowe

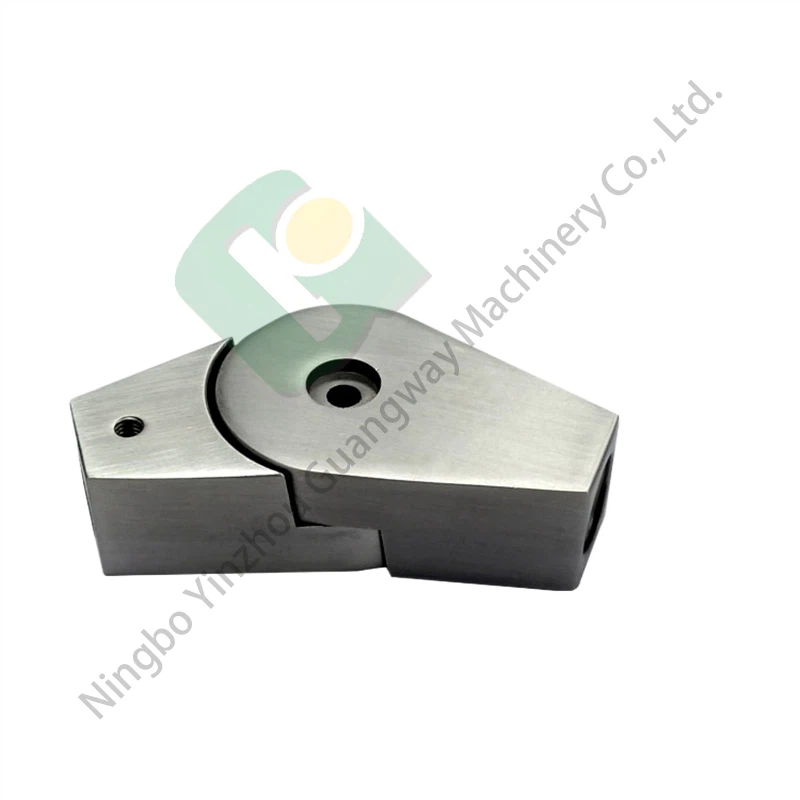

W ustawieniach przemysłowych wymagania tolerancji dla odlewań z stopu cynku mogą się znacznie różnić w zależności od konkretnego zastosowania. Niektóre części przemysłowe mogą wymagać jedynie ogólnej tolerancji celów, podczas gdy inne, takie jak te stosowane w maszynach wysokiej precyzyjnych lub systemach automatyzacji, wymagają dużo ściślejszych tolerancji. Możesz znaleźć więcej informacji oCYNINK CZYNIKI DZIAŁA NA ZASTOSOWANIA PRZEMYSŁOWE.
Jak więc, jako dostawca castingowy ze stopu cynku, upewniamy się, że spełniamy wymagane zakresy tolerancji? Mamy kompleksowy system kontroli jakości. Obejmuje to stosowanie zaawansowanych urządzeń pomiarowych, takich jak współrzędne maszyny pomiarowe (CMM) w celu dokładnego pomiaru wymiarów części. Nasi doświadczeni inżynierowie analizują również projekt matrycy i proces odlewania, aby zminimalizować wszelkie potencjalne źródła zmienności wymiarowej. Ściśle współpracujemy z naszymi klientami, aby zrozumieć ich szczególne wymagania, a następnie zoptymalizować proces produkcji, aby osiągnąć pożądany poziom tolerancji.
Jeśli znajdujesz się na rynku odlewów z stopu cynku i masz szczególne wymagania dotyczące tolerancji dla twojego projektu, nie wahaj się skontaktować się z nami. Jesteśmy tutaj, aby zapewnić Ci wysokiej jakości produkty, które spełniają Twoje dokładne specyfikacje. Niezależnie od tego, czy potrzebujesz części do zastosowań lotniczych, motoryzacyjnych lub przemysłowych, mamy wiedzę i możliwości dostarczania.
Podsumowując, zakres tolerancji odlewów z stopu cynku jest złożoną koncepcją, która zależy od wielu czynników, takich jak projektowanie części, proces odlewania matrycy i rodzaj stosowanego stopu. Zrozumienie tych czynników i współpracując z niezawodnym dostawcą, możesz upewnić się, że otrzymasz odpowiednie części aplikacji.
Odniesienia
- „Die Casting Handbook” W. Schmidt
- Artykuły czasopisma „Precision Manufacturing and Engineering” na temat tolerancji odlewów
